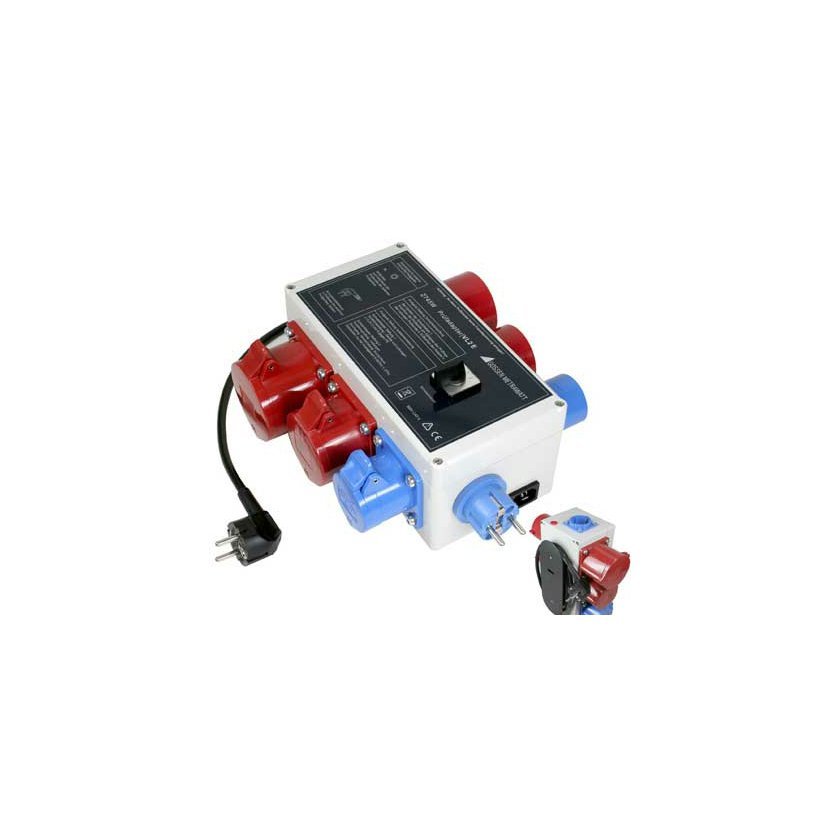

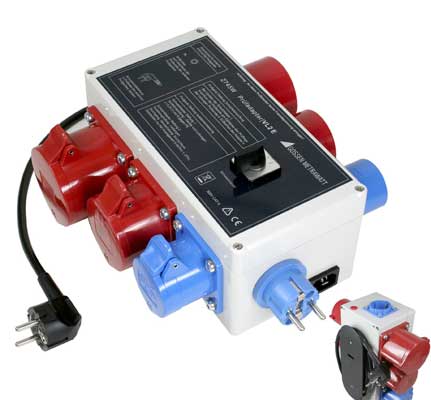

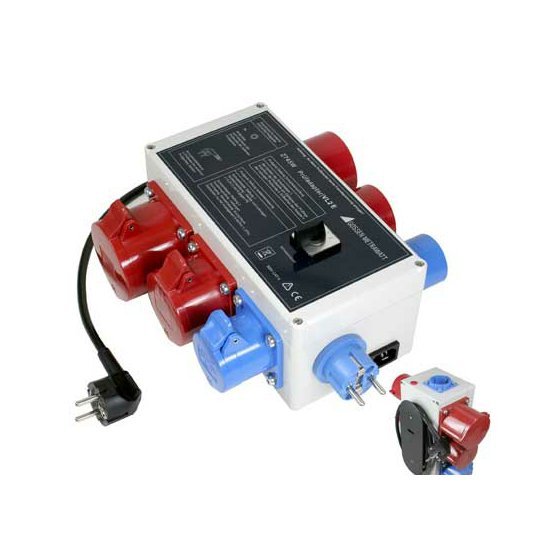

VL2 E

Adaptér pre skúšanie odporu ochranného vodiča a izolačného odporu spotrebičov a predlžovacích káblov
Skúšobný adaptér sa používá pre meranie a skúšanie elektrických spotrebičov a predlžovacích káblov s konektormi typu CEEv kombinácí zo skúšobními prístrojmi v súlade s normami:
DIN VDE 0701-1:2000 (skúšanie po oprave),
DIN VDE 0702 (periodické skúšanie).
Pomocou adaptéru v kombinácí zo skúšobnými prístrojmi možno skúšat nasledujucé veličiny, které slúžia k uskutočneniu príslušných skúšiek:
V elektrických spotrebičoch:
- odpor ochranného vodiča,
- izolačný odpor (meranie fáz L1, L2, L3 a nulového vodiča N spojeného s PE),
- náhradný unikajúci prúd.
V predlžovacích kábloch:
- jednoduchý test funkčnosti pre 1- a 3fázové predlžovacie káble zo skúškou priechodnosti, skratovanie a obrátenie polarity (rotácia v smere pohybu hodinových ručičiek) pomocou merania izolačného odporu, ovládanie otočným prepínačom.
Počas skúšania je konektor adaptéru zapojený do skúšobnej zásuvky skúšobného pristoja. Pri skúšaní predlžovacieho káblu je sonda skúšobného prístroja pripojená priamo k zásuvke adaptéru.

CEE 3P+N+PE 32 A 400 V
CEE 3P+N+PE 16 A 400 V
CEE 1P+N+PE 16 A 230 V

Možno použiť s prístrojmi:
MINITEST BASE, MINITEST PRO, MINITEST MASTER,
METRATESTER 5+, METRATESTER 5+3P,
SECUTEST SII+, SECUTEST SIII+ , SECUTEST 21F.

Obsah balenia:
- skúšobný adaptér,
- návod k použitiu.
