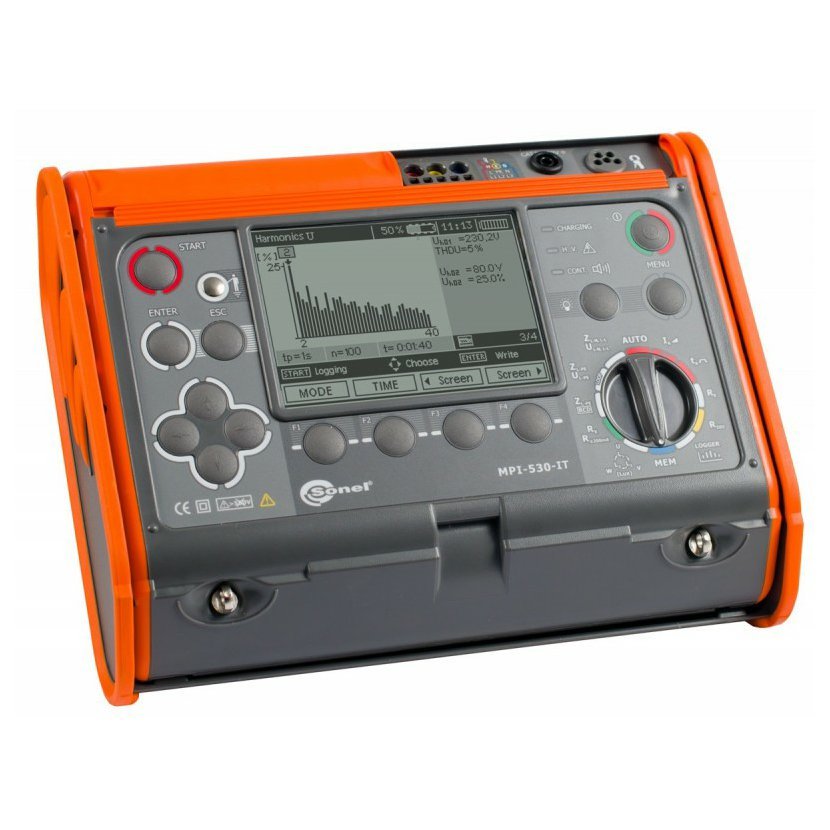

Sonel MPI-530-IT - MULTIFUNKČNÝ REVÍZNY PRÍSTROJ
(0x)
Prístroj Sonel MPI-530-IT sa ľahko používa, má prehľadné ovládacie menu a svojimi vlastnosťami uspokojí potreby ako profesionálov, tak i začínajúcich revíznych technikov.
Meracie funkcie prístroja MPI-530-IT
Izolačné odpory:
meranie izolačných odporov s automatickým vybitím meraného objektu
automatické meranie izolačných odporov 3-, 4- a 5-vodičových káblov s voliteľným adaptérom AutoISO-1000C
automatické blokovanie merania pri prítomnosti cudzieho napätia
Impedancia slučky:
meranie impedancie slučky prúdom 23 A aj v IT sieťach
meranie impedancie slučky Zs bez vybavenia chrániča
meranie vnútorného odporu siete ZI
rozlíšenie 0,001 Ohm
výpočet skratového prúdu Ik
výpočet zložky Rs a zložky Xs impedancie slučky
Zemné odpory:
meranie zemných odporov sondami
meranie zemných odporov kliešťami (bez rozpojenia)
meranie rezistivity pôdy (Wennerova metóda)
kompenzácia vplyvu rušivých napätí
Prúdové chrániče (RCD):
testovanie prúdových chráničov B, A, AC aj v IT sieťach
meranie vybavovacieho prúdu a vybavovacieho času aj počas jedného merania
Prechodové odpory:
meranie prechodových odporov prúdom +/- 200mA a priebežné meranie
kontrola spojitosti ochranného vodiča a zapojenia zásuvky
Záznam (datalogger, max. 5850 záznamov) + analýza napätia, prúdu a výkonov:
meranie a záznam napätia do 500 V, s frekvenciou od 45 do 65 Hz
meranie a záznam prúdu TRMS od 0,1 mA do 3 kA podľa použitých prúd. prevodníkov
meranie a záznam činného, zdanlivého a jalového výkonu, účinníku od 0,00 ... 1,00
meranie a záznam skreslenia napätia TRMS 0 ... 500 V až do 40. harmonickej
meranie a záznam skreslenia prúdu TRMS 0 ... 1000 A až do 40. harmonickej
meranie a záznam celkového harmonického skreslenia do 40. harmonickej

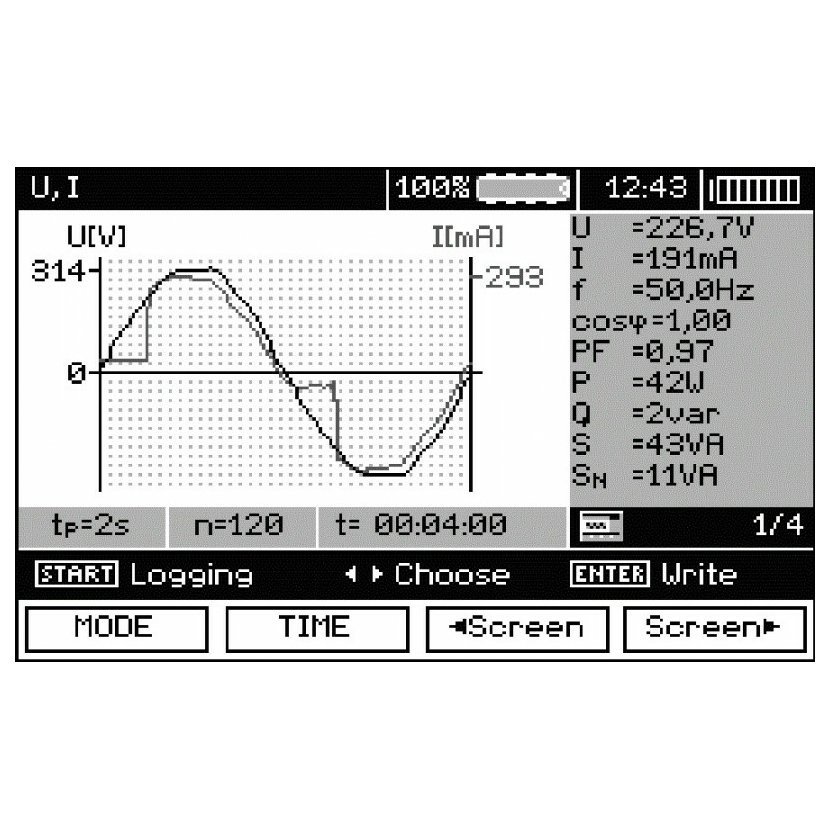

Zobrazenie priebehov (osciloskop), meranie výkonu a harmonických
(s meracími kliešťami C-3)
Ďalšie funkcie:
meranie napätia a frekvencie
určenie sledu fáz a otáčania motora
detekcia napätia na ochrannom vodiči
meranie osvetlenia - luxmeter (voliteľné)
nová, sekvenčná, vnútorná pamäť na 990 meraní (57 500 hodnôt) so "stromovým" menu:
"Klient – Objekty – Poschodia – Miestnosti – Meracie miesta"
virtuálna klávesnica na obrazovke alebo Bluetooth Mini-klávesnica na ruku
menu prístroja v češtine
rozhranie USB a Bluetooth pre prenos hodnôt do počítača
CAT III / 600V, CAT IV / 300V
krytie IP 54
Meracie funkcie prístroja MPI-530-IT
Izolačné odpory:
meranie izolačných odporov s automatickým vybitím meraného objektu
automatické meranie izolačných odporov 3-, 4- a 5-vodičových káblov s voliteľným adaptérom AutoISO-1000C
automatické blokovanie merania pri prítomnosti cudzieho napätia
Impedancia slučky:
meranie impedancie slučky prúdom 23 A aj v IT sieťach
meranie impedancie slučky Zs bez vybavenia chrániča
meranie vnútorného odporu siete ZI
rozlíšenie 0,001 Ohm
výpočet skratového prúdu Ik
výpočet zložky Rs a zložky Xs impedancie slučky
Zemné odpory:
meranie zemných odporov sondami
meranie zemných odporov kliešťami (bez rozpojenia)
meranie rezistivity pôdy (Wennerova metóda)
kompenzácia vplyvu rušivých napätí
Prúdové chrániče (RCD):
testovanie prúdových chráničov B, A, AC aj v IT sieťach
meranie vybavovacieho prúdu a vybavovacieho času aj počas jedného merania
Prechodové odpory:
meranie prechodových odporov prúdom +/- 200mA a priebežné meranie
kontrola spojitosti ochranného vodiča a zapojenia zásuvky
Záznam (datalogger, max. 5850 záznamov) + analýza napätia, prúdu a výkonov:
meranie a záznam napätia do 500 V, s frekvenciou od 45 do 65 Hz
meranie a záznam prúdu TRMS od 0,1 mA do 3 kA podľa použitých prúd. prevodníkov
meranie a záznam činného, zdanlivého a jalového výkonu, účinníku od 0,00 ... 1,00
meranie a záznam skreslenia napätia TRMS 0 ... 500 V až do 40. harmonickej
meranie a záznam skreslenia prúdu TRMS 0 ... 1000 A až do 40. harmonickej
meranie a záznam celkového harmonického skreslenia do 40. harmonickej
Zobrazenie priebehov (osciloskop), meranie výkonu a harmonických
(s meracími kliešťami C-3)
Ďalšie funkcie:
meranie napätia a frekvencie
určenie sledu fáz a otáčania motora
detekcia napätia na ochrannom vodiči
meranie osvetlenia - luxmeter (voliteľné)
nová, sekvenčná, vnútorná pamäť na 990 meraní (57 500 hodnôt) so "stromovým" menu:
"Klient – Objekty – Poschodia – Miestnosti – Meracie miesta"
virtuálna klávesnica na obrazovke alebo Bluetooth Mini-klávesnica na ruku
menu prístroja v češtine
rozhranie USB a Bluetooth pre prenos hodnôt do počítača
CAT III / 600V, CAT IV / 300V
krytie IP 54
- Naša cena
- cena na požiadanie
Popis
Technické údaje:
Zobrazenie
multifunkčný LCD
Meranie izolačného odporu (EN 61557)
Automatické vybíjanie meraného objektu
Automatické blokovanie pri prítomnosti napätia
Automatické meranie všetkých kombinácií odporov 3-, 4-, 5-žilových káblov s adaptérom AutoISO-1000C
Rozsah merania: 1 kOhm - 9,99 GOhm
rozlíšenie: 1kOhm - 10 MOhm
Skúšobné napätia: 50, 100, 250, 500, 1000 V DC
Skúšobný prúd min. 1 mA DC
Meranie impedancie slučky (ZL-PE, ZL-N, ZL-L)
ZPE prúd 23/40A s vybavením RCD
Napätie inštalácie 95 - 440 V
Frekvencia inštalácie 45 - 65 Hz
Rozsah merania 0,13 - 1999,9 Ohm
Rozlíšenie max. 0,001
Presnosť +/- (5%MH + 3d)
Meranie impedancie slučky bez vybavenia RCD
ZPE 15 mA(bez vybavenia RCD)
Napätie inštalácie 95 - 270 V
Frekvencia inštalácie 45 - 65 Hz
Rozsah merania 0,50 - 1999 Ohm
Rozlíšenie max. 0,01
Presnosť +/- (6%MH + 5d)
Výpočet skratového prúdu Ik
Rozsah merania 0,055 A - 40,00 kA
Rozlíšenie 0,001
Meranie a testovanie prúdových chráničov (EN 61557)
Typ chrániča B, AC, A
Testovanie chrániča s vybavením a bez vybavenia
Meranie dotykového napätia UB
Meranie času vybavenia tA
Meranie vybavovacieho prúdu IA
Nastavenie tvaru (priebehu) testovacieho prúdu
Meranie dotykového napätia
Napätie inštalácie 100 - 440 V
Frekvencia inštalácie 45 - 65 Hz
Rozlíšenie 0,1 V
Meranie vybavovacieho času
Impulzný režim 5,0 - 500 ms
Postupne rastúci In 10 - 200 ms
Prúdové chrániče In: 10, 30, 100, 300, 500, 1000 mA
Meranie vybavovacieho prúdu
Merací prúd 1/2xIn, 1xIn, 2xIn, 5xIn
Menovitý prúd 10, 30, 100, 300, 500, 1000 mA
Meranie zemných odporov (EN 61557)
Klasická 3p metóda
+ Kompenzácia vplyvu rušivých napätí
Rozsah merania 0,50 Ohm - 1,99 kOhm (50V)
0,55 Ohm - 1,99 kOhm (25V)
Rozlíšenie 0,01 Ohm - 0,01 kOhm
Metóda: 3p + kliešte
+ Kompenzácia vplyvu rušivých napätí
Rozsah merania 1 Ohm - 1,99 kOhm
Rozlíšenie 0,01 Ohm - 0,01 kOhm
Metóda: 2x kliešte
+ Kompenzácia vplyvu rušivých napätí
Rozsah merania 1 Ohm - 99,9 Ohm
Rozlíšenie 0,01 Ohm - 0,1 Ohm
Meranie rezistivity pôdy - Wennerova metóda (4p)
Meranie prechodových odporov
Rozsah merania 0,12 - 19,99 Ohm
20,0 - 199,9 Ohm
200 - 400 Ohm
Rozlíšenie 0,01 Ohm
0,1 Ohm
1 Ohm
Presnosť +/- (2,0% + 3d)
Merací prúd 8 mA, 200 mA
+ Kompenzácia odporu meracích káblov
Meranie AC napätí True RMS
Rozsah merania 0,1 - 500 V
Rozlíšenie 0,1 - 1 V / 2 rozsahy
Presnosť +/- (2,0 %+ 2d)
Meranie frekvencie
Rozsah merania 45 - 65 Hz
rozlíšenie 0,1 Hz
Meranie výkonov
(podľa použitých klieští)
Rozsah merania 2 W - 1,5M(W, VA, VAR)
rozlíšenie 0,01 - 10 k
Meranie prúdu TRMS kliešťami
(podľa použitých klieští)
Rozsah merania 0,1mA - 3 kA
Rozlíšenie 0,1 mA - 1 A
Meranie harmonických zložiek, THD U a I
(podľa použitých klieští)
Rozsah merania max. 500V; max. 3000A
Rozlíšenie 0,1 mA - 1 A
harmonické max. 40; 0.0 ... 999.9 % 0,1 %
Komunikácia s počítačom
Vnútorná pamäť
10.000 záznamov
6.000 buniek
Rozhranie PC
USB, Bluetooth
Software
Sonel Reader (súčasť),
Sonel Reports PLUS (voliteľné)
Všeobecné informácie
Napájacie napätie akumulátor NiMH 4,8V 4,2Ah
Stupeň krytia IP 54
Rozmery 288 x 223 x 75 mm
Hmotnosť 2,5 kg (s akumulátorom)
Kapacita akumulátorov:
viac ako 3000 meraní Z alebo RCD pri 6 meraní za minútu (pri plne nabitom akumulátore)
viac ako 1000 meraní RISO alebo R(pri plne nabitom akumulátore)
Súčasť dodávky prístroja MPI-530-IT:
- Prístroj Sonel MPI-530-IT
- Zásuvkový ovládač s krúteným vodičom
- Meracie vodiče 3ks (modrý, žltý, červený)
- Meracie hroty 3ks (modrý, žltý, červený)
- Krokosvorky 3ks (modrá, žltá, červená)
- Sada na meranie zemných odporov (modrý vodič 15m, červený vodič 30m, 2 kovové sondy)
- Sieťový adaptér
- Akumulátor NiMH 4,8V 4,2Ah
- Nabíjačka do auta na 12V
- USB kábel,
- sw Sonel Reader,
- Kalibračný certifikát,
- český návod,
- popruhy na prístroj,

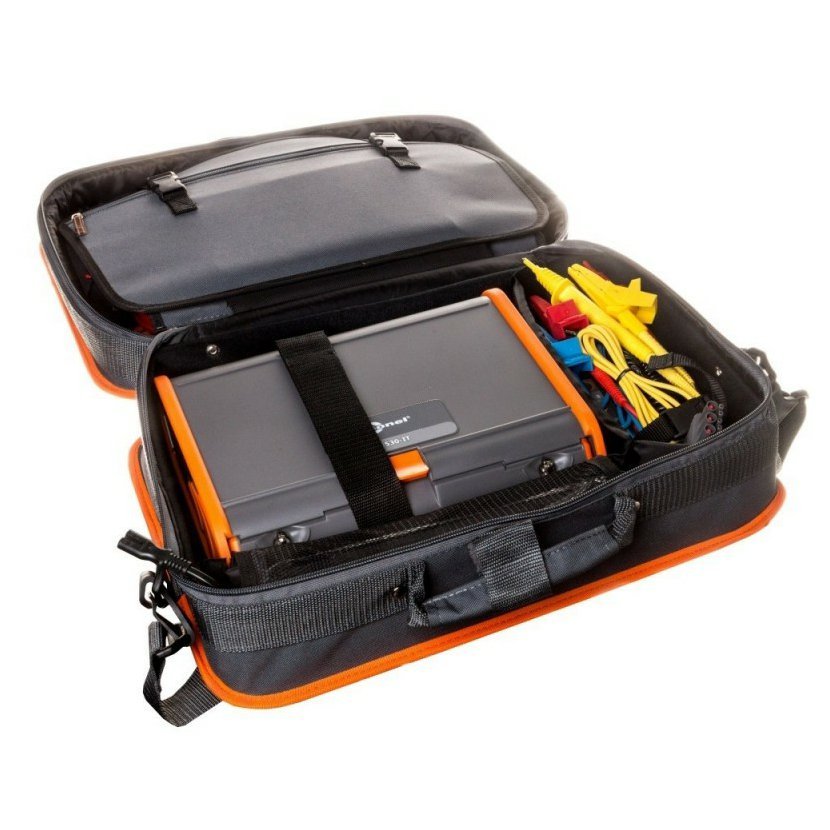

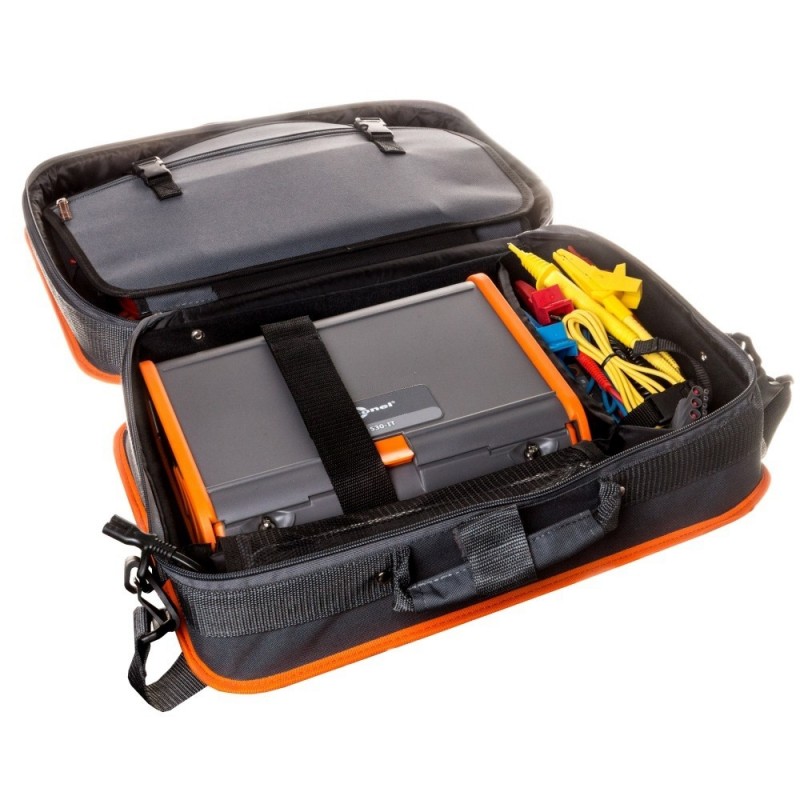

- prenosná brašňa,
- Kartónový obal.
Zobrazenie
multifunkčný LCD
Meranie izolačného odporu (EN 61557)
Automatické vybíjanie meraného objektu
Automatické blokovanie pri prítomnosti napätia
Automatické meranie všetkých kombinácií odporov 3-, 4-, 5-žilových káblov s adaptérom AutoISO-1000C
Rozsah merania: 1 kOhm - 9,99 GOhm
rozlíšenie: 1kOhm - 10 MOhm
Skúšobné napätia: 50, 100, 250, 500, 1000 V DC
Skúšobný prúd min. 1 mA DC
Meranie impedancie slučky (ZL-PE, ZL-N, ZL-L)
ZPE prúd 23/40A s vybavením RCD
Napätie inštalácie 95 - 440 V
Frekvencia inštalácie 45 - 65 Hz
Rozsah merania 0,13 - 1999,9 Ohm
Rozlíšenie max. 0,001
Presnosť +/- (5%MH + 3d)
Meranie impedancie slučky bez vybavenia RCD
ZPE 15 mA(bez vybavenia RCD)
Napätie inštalácie 95 - 270 V
Frekvencia inštalácie 45 - 65 Hz
Rozsah merania 0,50 - 1999 Ohm
Rozlíšenie max. 0,01
Presnosť +/- (6%MH + 5d)
Výpočet skratového prúdu Ik
Rozsah merania 0,055 A - 40,00 kA
Rozlíšenie 0,001
Meranie a testovanie prúdových chráničov (EN 61557)
Typ chrániča B, AC, A
Testovanie chrániča s vybavením a bez vybavenia
Meranie dotykového napätia UB
Meranie času vybavenia tA
Meranie vybavovacieho prúdu IA
Nastavenie tvaru (priebehu) testovacieho prúdu
Meranie dotykového napätia
Napätie inštalácie 100 - 440 V
Frekvencia inštalácie 45 - 65 Hz
Rozlíšenie 0,1 V
Meranie vybavovacieho času
Impulzný režim 5,0 - 500 ms
Postupne rastúci In 10 - 200 ms
Prúdové chrániče In: 10, 30, 100, 300, 500, 1000 mA
Meranie vybavovacieho prúdu
Merací prúd 1/2xIn, 1xIn, 2xIn, 5xIn
Menovitý prúd 10, 30, 100, 300, 500, 1000 mA
Meranie zemných odporov (EN 61557)
Klasická 3p metóda
+ Kompenzácia vplyvu rušivých napätí
Rozsah merania 0,50 Ohm - 1,99 kOhm (50V)
0,55 Ohm - 1,99 kOhm (25V)
Rozlíšenie 0,01 Ohm - 0,01 kOhm
Metóda: 3p + kliešte
+ Kompenzácia vplyvu rušivých napätí
Rozsah merania 1 Ohm - 1,99 kOhm
Rozlíšenie 0,01 Ohm - 0,01 kOhm
Metóda: 2x kliešte
+ Kompenzácia vplyvu rušivých napätí
Rozsah merania 1 Ohm - 99,9 Ohm
Rozlíšenie 0,01 Ohm - 0,1 Ohm
Meranie rezistivity pôdy - Wennerova metóda (4p)
Meranie prechodových odporov
Rozsah merania 0,12 - 19,99 Ohm
20,0 - 199,9 Ohm
200 - 400 Ohm
Rozlíšenie 0,01 Ohm
0,1 Ohm
1 Ohm
Presnosť +/- (2,0% + 3d)
Merací prúd 8 mA, 200 mA
+ Kompenzácia odporu meracích káblov
Meranie AC napätí True RMS
Rozsah merania 0,1 - 500 V
Rozlíšenie 0,1 - 1 V / 2 rozsahy
Presnosť +/- (2,0 %+ 2d)
Meranie frekvencie
Rozsah merania 45 - 65 Hz
rozlíšenie 0,1 Hz
Meranie výkonov
(podľa použitých klieští)
Rozsah merania 2 W - 1,5M(W, VA, VAR)
rozlíšenie 0,01 - 10 k
Meranie prúdu TRMS kliešťami
(podľa použitých klieští)
Rozsah merania 0,1mA - 3 kA
Rozlíšenie 0,1 mA - 1 A
Meranie harmonických zložiek, THD U a I
(podľa použitých klieští)
Rozsah merania max. 500V; max. 3000A
Rozlíšenie 0,1 mA - 1 A
harmonické max. 40; 0.0 ... 999.9 % 0,1 %
Komunikácia s počítačom
Vnútorná pamäť
10.000 záznamov
6.000 buniek
Rozhranie PC
USB, Bluetooth
Software
Sonel Reader (súčasť),
Sonel Reports PLUS (voliteľné)
Všeobecné informácie
Napájacie napätie akumulátor NiMH 4,8V 4,2Ah
Stupeň krytia IP 54
Rozmery 288 x 223 x 75 mm
Hmotnosť 2,5 kg (s akumulátorom)
Kapacita akumulátorov:
viac ako 3000 meraní Z alebo RCD pri 6 meraní za minútu (pri plne nabitom akumulátore)
viac ako 1000 meraní RISO alebo R(pri plne nabitom akumulátore)
Súčasť dodávky prístroja MPI-530-IT:

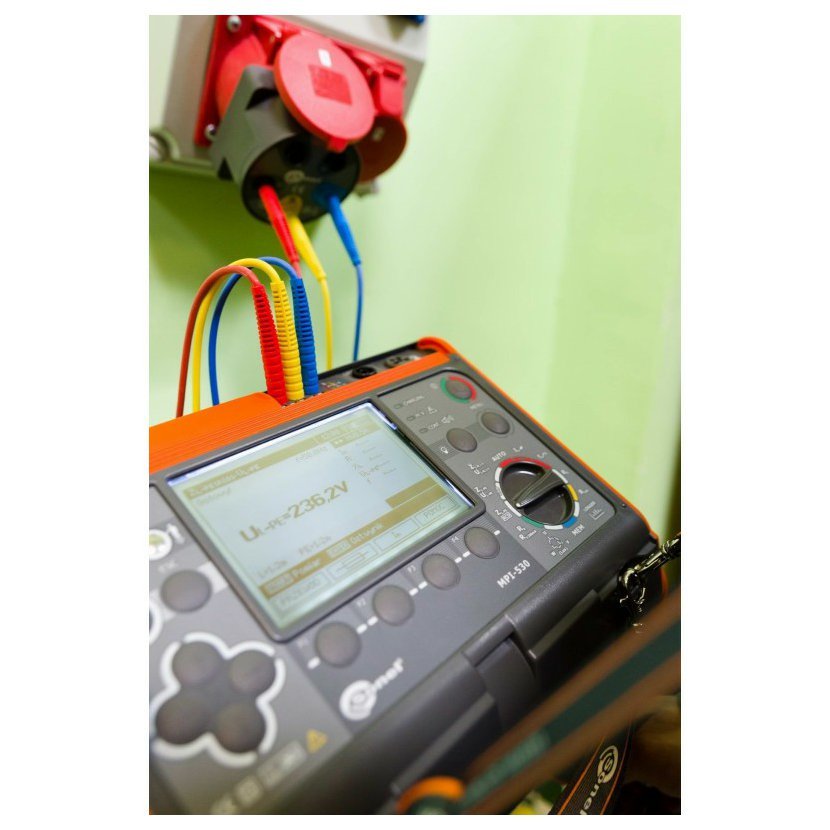

- Prístroj Sonel MPI-530-IT
- Zásuvkový ovládač s krúteným vodičom
- Meracie vodiče 3ks (modrý, žltý, červený)
- Meracie hroty 3ks (modrý, žltý, červený)
- Krokosvorky 3ks (modrá, žltá, červená)
- Sada na meranie zemných odporov (modrý vodič 15m, červený vodič 30m, 2 kovové sondy)
- Sieťový adaptér
- Akumulátor NiMH 4,8V 4,2Ah
- Nabíjačka do auta na 12V
- USB kábel,
- sw Sonel Reader,
- Kalibračný certifikát,
- český návod,
- popruhy na prístroj,
- prenosná brašňa,
- Kartónový obal.
Parametre
Súbory na stiahnutie
Odkazy a videá
Komentáre
Hodnotenie
0
Hodnotilo 0 užívateľov
