Sonel LKZ-2500 set vyhľadávačov káblov

LKZ-2500 - lokátor podzemných vedení

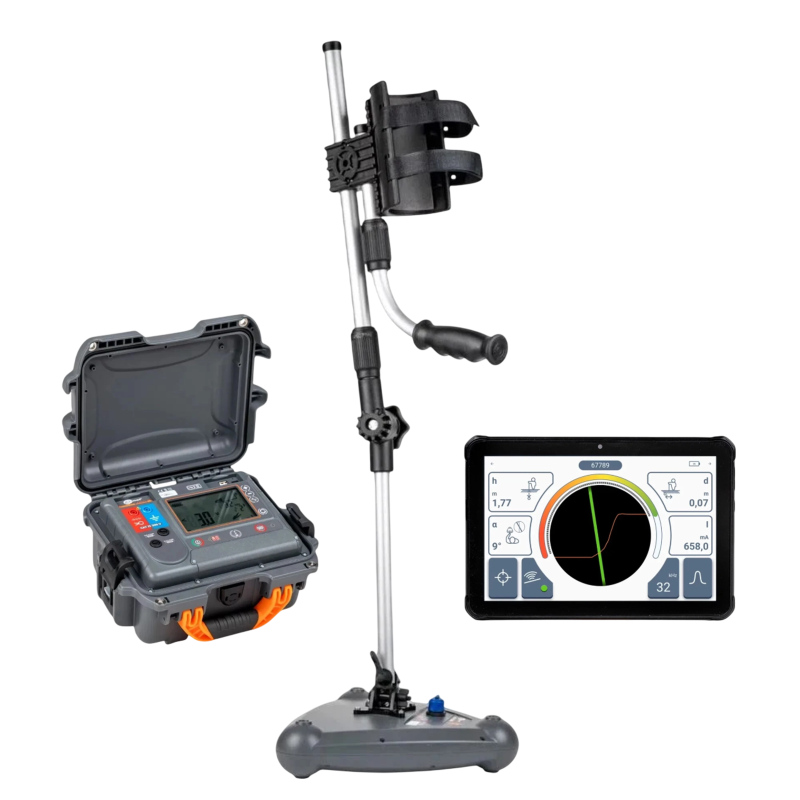

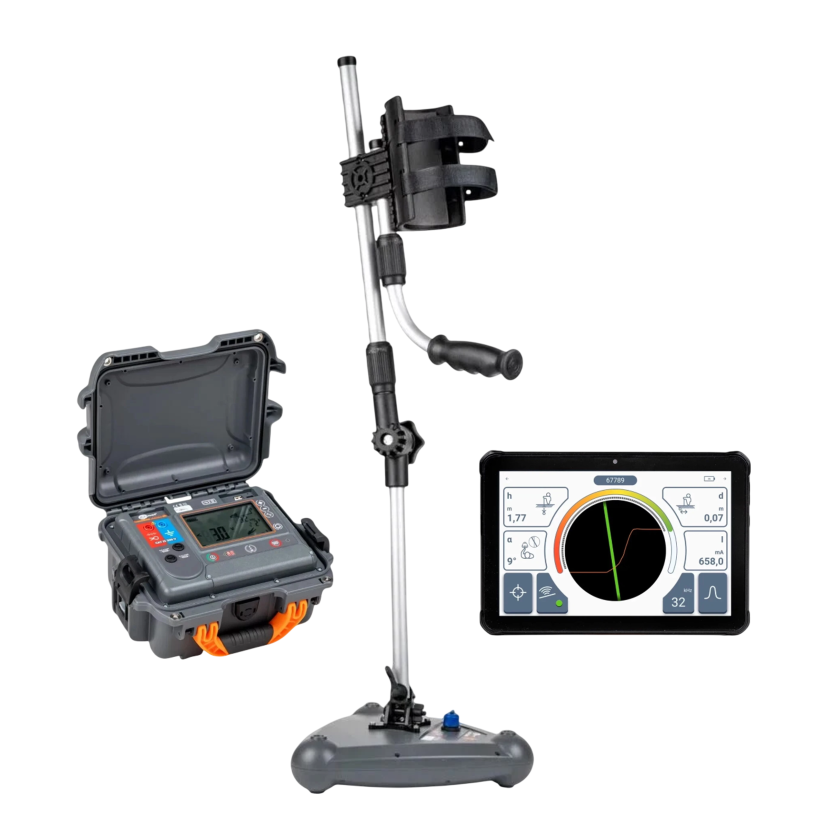

Súprava lokátora LKZ pozostáva z vysielača LKN a detektora LKD. Umožňuje lokalizáciu, identifikáciu a sledovanie trasy objektov uložených v zemi. Umožňuje vyhľadávať:

• silové vodiče a káble, riadiace káble, telekomunikačné káble,
• podzemné prvky bleskozvodových systémov, katódovej ochrany,
• vodovodné a kanalizačné systémy,
• systémy prepravy palív (ropovody, plynovody),
• vykurovacie systémy a predizolované potrubia

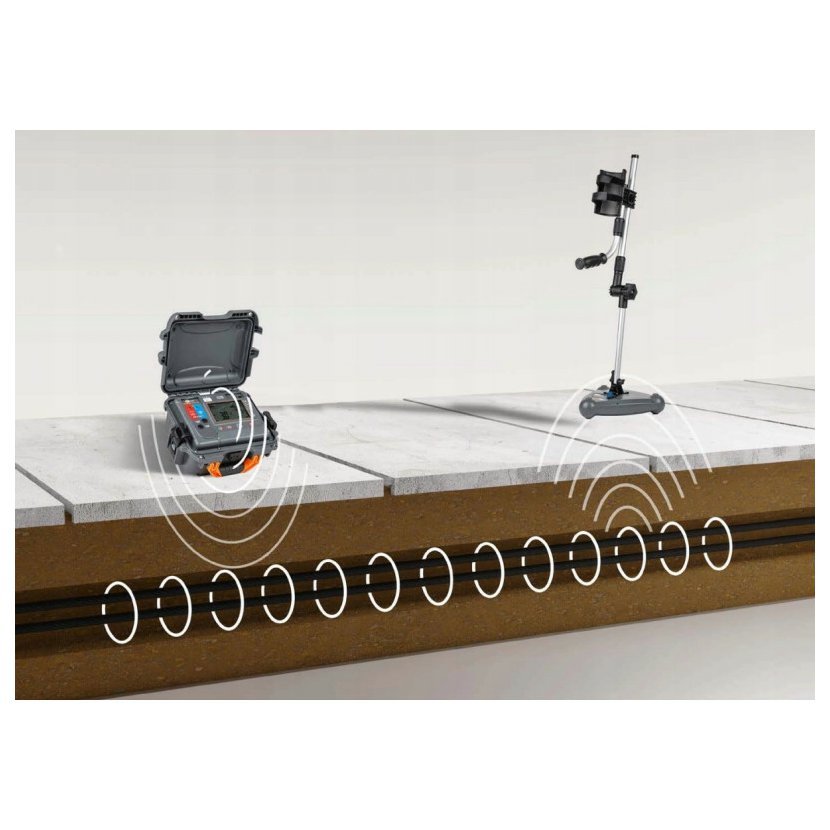

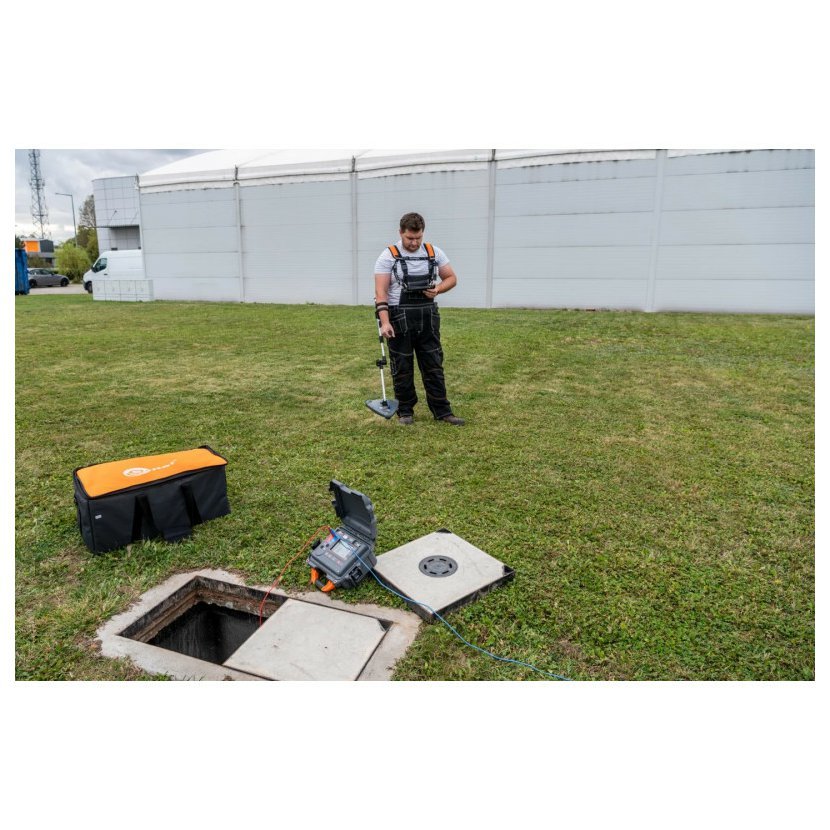

Vysielač LKN-2500 pošle signál do podzemného objektu. Detektor LKD-2500 tento signál sleduje a pomáha nájsť, kadiaľ objekt vedie. Poloha sa zobrazuje v mobilnej aplikácii Sonel LKZ Mobile. Trasu je možné uložiť a zdieľať s ostatnými.

Systém umožňuje sledovať káble a zaznamenávať trasy prostredníctvom mobilnej aplikácie. Takto vytvorené súbory je možné exportovať a zdieľať s inými používateľmi – aj s tými, ktorí nemajú zariadenie LKN-2500 / LKD-2500.

Systém môže pracovať:

• pasívne – bez vysielača
• aktívne – s vysielačom

V aktívnom režime sa signál dá pripojiť tromi spôsobmi:

• priamo káblami (galvanicky)
• pomocou klieští
• indukčne cez anténu

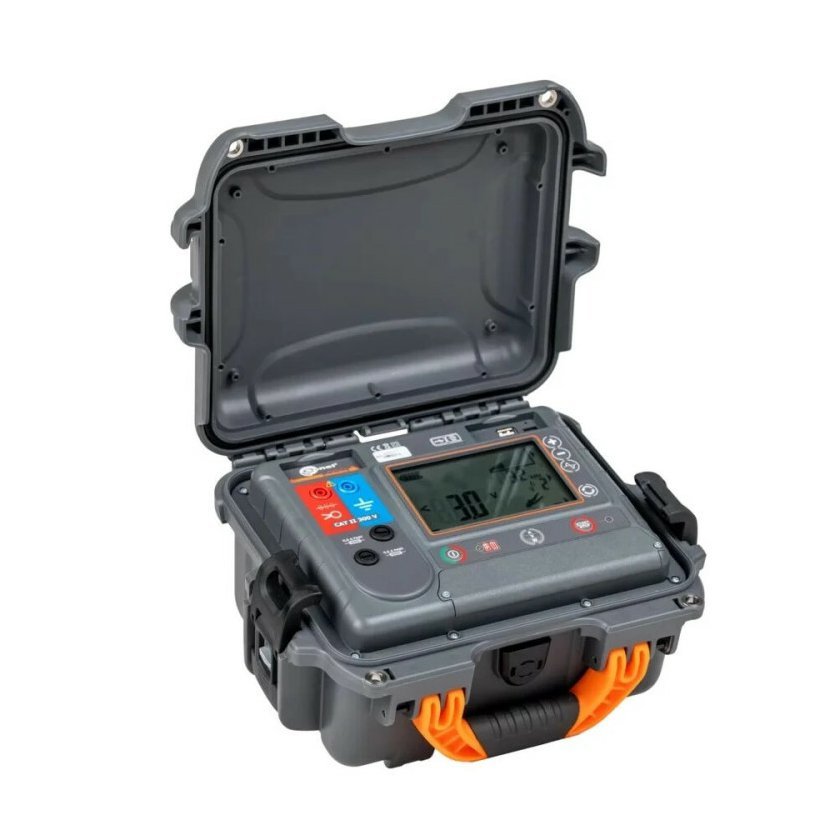

Vysielač
• Pracuje v priamom (galvanickom) alebo indukčnom režime – má vnútornú vysielaciu anténu
• Možnosť použitia s vysielacími kliešťami
• Odolné puzdro

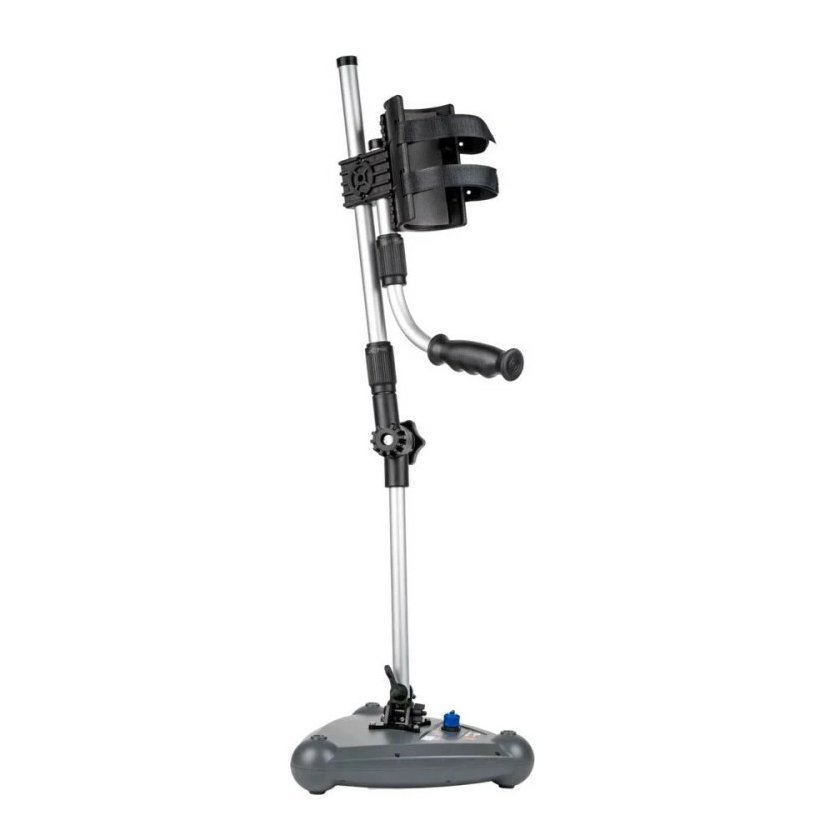

Detektor
• Aktívny režim
• spolupracuje s vysielačom LKN-2500 na frekvenciách 8 kHz a 32 kHz (režim Signal)
• Pasívny režim
• pracuje na frekvenciách:
• 50 Hz, 60 Hz
• 2…65 kHz

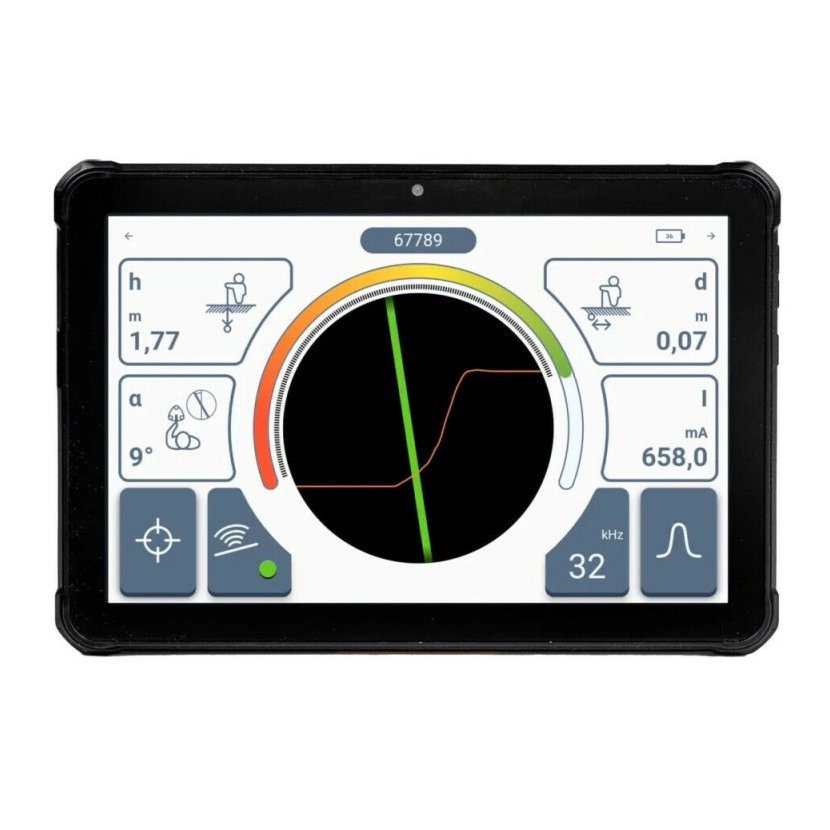

Sonel LKZ Mobile

Aplikácia spolupracuje s detektorom LKD-2500. Umožňuje sledovať podzemné objekty a ukladať ich trasu do mobilného zariadenia spolu s GPS polohou bodov a ďalšími údajmi.

Aplikácia navyše umožňuje:
• zobrazenie polohy v reálnom čase
• meranie vzdialenosti k vybranému bodu
• export trás do iných mobilných zariadení
• načítanie trás z pamäte mobilného zariadenia
• zobrazenie všetkých zaznamenaných parametrov
• spájanie trás
• pridávanie poznámok k trasám a meracím bodom


Technické údaje – vysielač LKN-2500

• Krytie: IP67
• Napájanie: Li-ion akumulátor 7,2 V / 9,8 Ah
• Prevádzková teplota: -10 až +50 °C
• Skladovacia teplota: -20 až +60 °C
• Menovitá teplota: 23 ± 2 °C

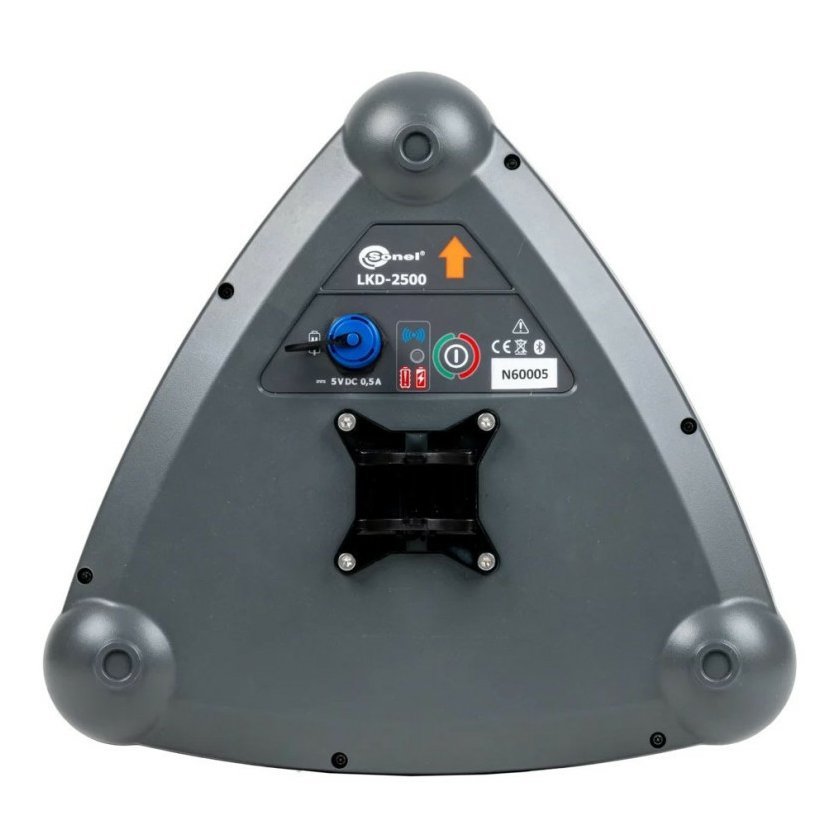

Technické údaje – detektor LKD-2500

• Krytie: IP65
• Napájanie: Li-ion akumulátor 3,6 V / 6,7 Ah
• Prevádzková teplota: -10 až +50 °C
• Skladovacia teplota: -20 až +60 °C
• Menovitá teplota: 23 ± 2 °C
• Relatívna vlhkosť: 20 až 90 %
