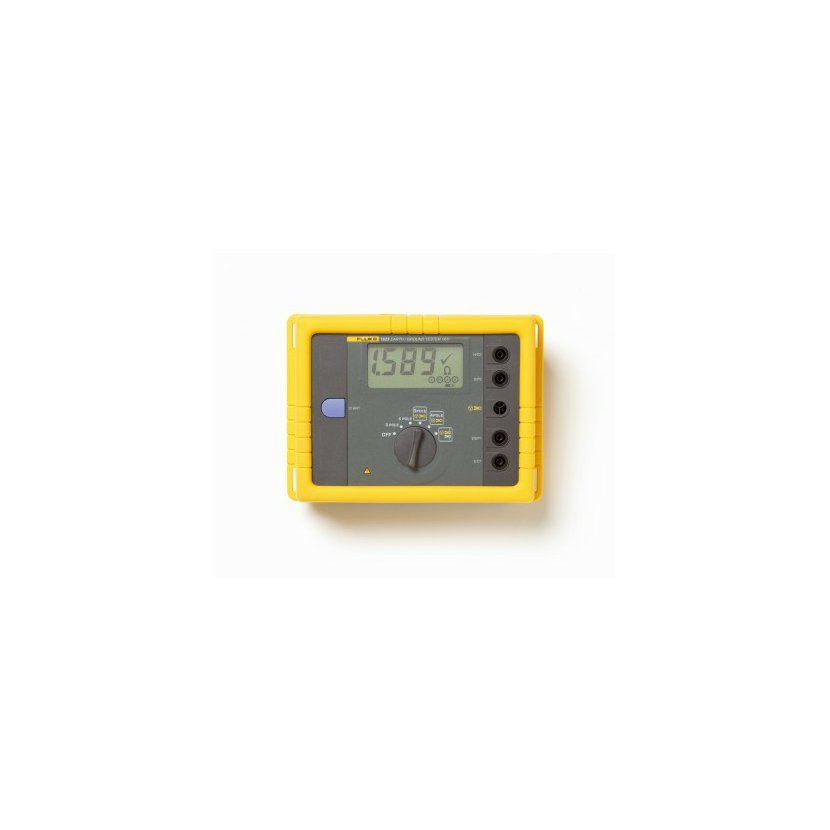

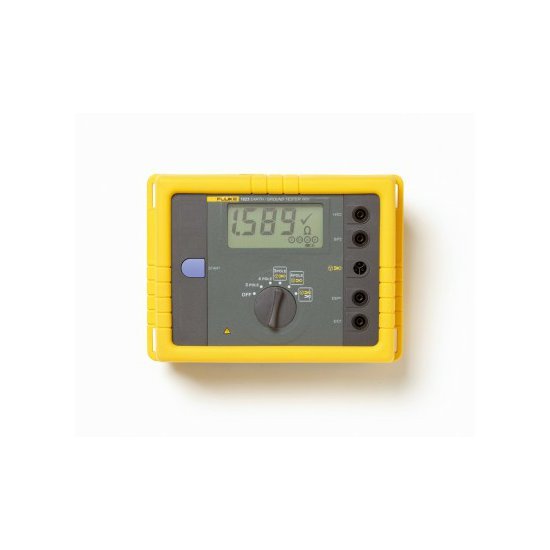

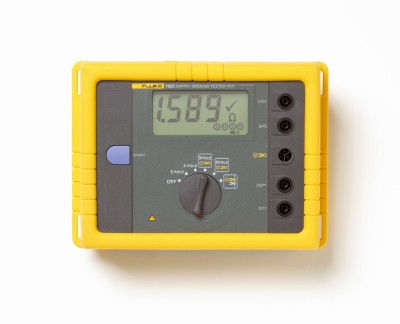

Fluke 1623

Tester 1623 s jednoduchým jednotlačítkovým ovládaním je tester uzemnenia, ponúkajúci všetko v jednom prístroji, zatiaľ čo tester 1625 obsahuje dodatočné univerzálne možnosti pre náročnejšie aplikácie.

Odpor uzemnenia a merný odpor pôdy sa musí merať pri:
•Projektovanie zemných systémov
•Inštalácia nových pozemných systémov a elektrického zariadenia
•Periodické testovanie zemniacich ochranných systémov a hromozvodov
•Inštalácie veľkých elektrických zariadení, ako sú transformátory, rozvádzače, stroje atď.

Progresívna technológia pre všetky aplikácie testovania uzemnenia
•Jednotlačítková koncepcia merania
•3 a 4 pólové meranie zemného odporu
•4-pólové testovanie odporu pôdy
•2-pólové AC(st) meranie odporu
•Selektívne testovanie bez rozpojenia zemniča (1 kliešte)
•Testovanie bez zemných sond, rýchle testovanie zemnej slučky (2 kliešte)
•Meranie frekvencie 128 Hz
•Odolnosť voči prieniku prachu a vody IP56
•Bezpečnostná kategória CAT II 300V
RA 3/ 4-pólové meranie zemného odporu (IEC 1557-5)
Meracie napätie: Vm = 48 V ac(st)
Prúd nakrátko: > 50 mA
Frekvencia: 128 Hz
Rozlíšenie: 0,001 ? až 10 ?
Merací rozsah: 0,001 ? až 19,99 k?
Základná chyba: ± (2 % z hodnoty + 3 d)
Prevádzkový chyba merania: ± (5 % z hodnoty + 3 d)

RA 3-pólové/RA 4-pólové selektívne meranie zemného odporu s prúdovými kliešťami
Meracie napätie: Vm = 48 V ac(st)
Prúd nakrátko: > 50 mA
Frekvencia: 128 Hz
Rozlíšenie: 0,001 ? až 10 ?
Merací rozsah: 0,001 ? až 19,99 k?
Základná chyba: ± (7 % z hodnoty + 3 d)
Prevádzkový chyba merania: ± (10 % z hodnoty + 5 d)

Meranie zemného odporu bez rozpojenia zemniča
Meracie napätie: Vm = 48 V ac(st)
Šumový prúd (lext): Max. Iext = 10 A (ac(st)) (RA < 20 ?); 2 A (ac(st)) (RA < 20 ?)
Frekvencia: 128 Hz
Rozlíšenie: 0,001 ? až 0,1 ?
Merací rozsah: 0,001 ? až 199,9 k?
Základná chyba: ± (7 % z hodnoty + 3 d)
Prevádzkový chyba merania: ± (10 % z hodnoty + 5 d)

Pracovná teplota: -10 °C až +50 °C
Menovitá teplota: +18 °C až +28 °C
Trieda ochrany: IP56 pre brašňu, IP40 pre kryt baterie podľa normy EN 60529
CAT II, 300 V
1999číslic displej LCD - displej so špeciálnymi symbolmi, výška číslice 25 mm, fluoreskujúce podsvietením
Rozmery: 133 x 187 x 250 mm
Hmotnosť 1,1 kg
