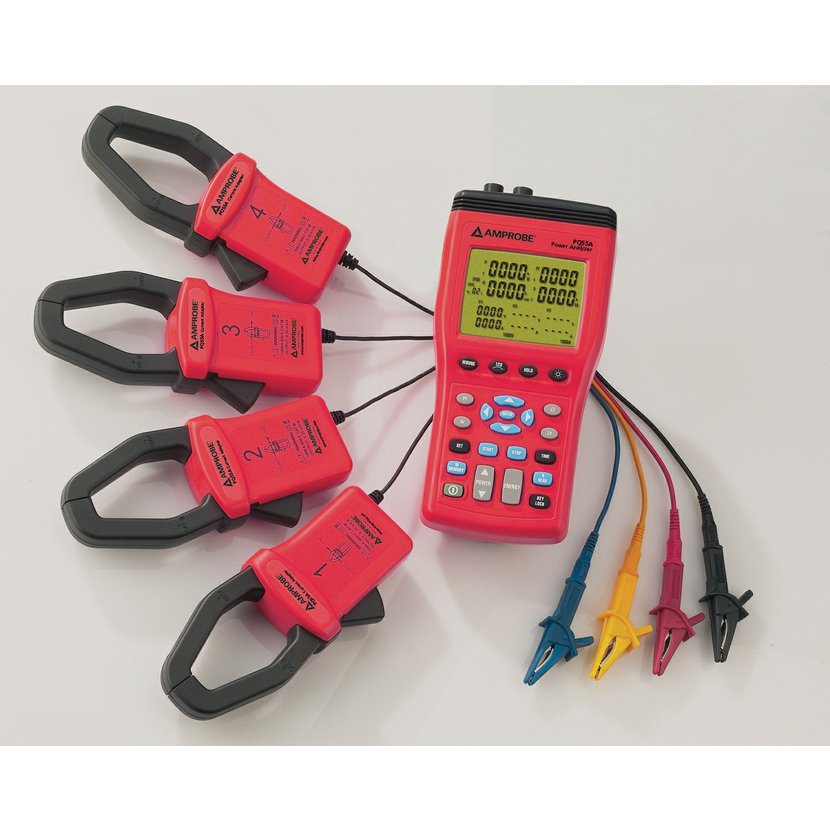

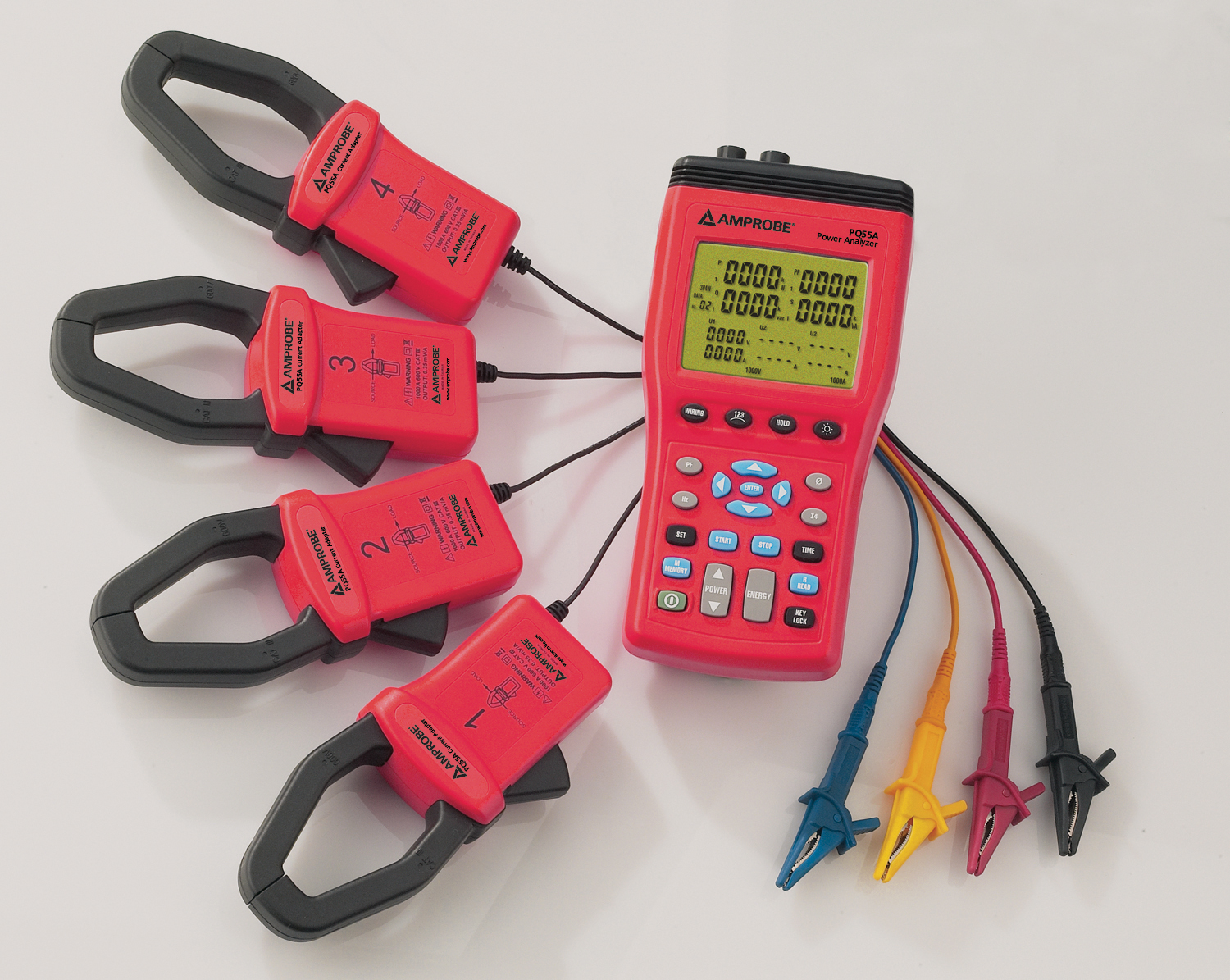

Ručný analyzátor výkonu pre trojfázové meranie spotreby elektrickej sústavy. Amprobe PQ55 Compact Power Analyzer ponúka v reálnom čase sledovanie, zaznamenávanie a analýzu trojfázových systémov napájania.
Kompletná sada obsahuje analyzátor, štyri prúdové kliešte adaptéry, meracie káble s krokosvorkami, kábel RS232 a softvér na CD, veľké mäkké puzdro na prenášanie s priehradkami.
- True-rms meranie napätia a prúdu
- Účinník a fázové posuvy
- Výkon (zdanlivý, činný a jalový výkon)
- Vnútorná pamäť pre 99 meraní
- Opto-izolované rozhranie RS232
- Displej LCD
- Obnovovacia frekvencia cca 2 sekundy
- Podsvietenie : s automatickým vypnutím po cca 30 s
- Data Logger : 512 Kb
- Max . 21 000 nameraných hodnôt , Max 10 sérií
- Max . 10 000 nameraných hodnôt pre meranie na sériu
- Vzorkovacia frekvencia ( nastaviteľné 5 sekúnd , 30 sekúnd , 1 min , 2 min)
- Prenos dát : cez opticky izolované rozhranie RS - 232
- Pamäť dát : Max : 99 meraní
- Napájanie : 8 x 1,5 V batérie LR6 ( alkalické )
- Životnosť batérií typ . 50 h
- Automatické vypnutie ( možno vypnúť ) , po cca . 30 min
- Interná pamäť Speicher 1 x 3 V lítiová batéria CR2032
- Životnosť batérií typ . 2400 h
- Sieťový adaptér 12 - 15 V/300 mA
- Napájacie napätie 230 V AC ( +10 % / -20 % )
- Frekvenčný rozsah : 42 - 63 Hz
- Spotreba : cca . 10 VA
- Trieda prepätia : CAT III 600 V
- Stupeň znečistenia : 2
- Krytie : II
- Druh ochrany : IP 30
- Špecifikácia (platí pri 23 ° C ± 5 ° C , menej ako 70 % relatívnej vlhkosti)
Meranie napätia 3 vstupné kanály so spoločným referenčným bodom " N "
- Rozsah merania 0 až 600 Vrms
- Rozsah zobrazenia 0 až 999,9 Vrms
- Rozlíšenie 0,1 V
- Presnosť ± ( 1 % čítanie + 10D ) pre napätie > 80 V
- Sieťová frekvencia 50 Hz
- Vstupná impedancia 2 MOhm
- Ochrana proti preťaženiu < 1000 Vrms
- Meranie prúdu
- Rozsah merania Vstup I1 , I2 , I3 - 3A až 999,9 A
- Vstup I4 – 3 A pri 250 V
- Rozsah zobrazenia 0 A až 999,9 A
- Rozlíšenie 0,1
- Presnosť ± ( 2,5 % čítanie 15 D )
- Redukčný pomer klieští 0,35 mV /A
- Otvorenie Klieští 40 mm
- Prípustné preťaženie 10 % ( pre sínusový tvar vlny ) Max . 30 sekúnd
- Činný výkon
- Rozsah zobrazenia 0 až 999,9 kW
- Rozlíšenie 0,1 kW
- Presnosť ( pre PF < 0,5 ) ± ( 3,5 % + 20 D )
- Presnosť ( pre PF < 0,5 ) ± ( 4,5 % + 40 D )
- Zdanlivý výkon S (výpočet z efektívnych hodnôt napätia a prúdu)
- Zobrazenie zdanlivého výkonu jednotlivého vstupu alebo celkovej hodnoty , podľa potreby
- Rozsah zobrazenia 0 až 999,9 kVA
- Rozlíšenie 0,1 kVA
- Typ pripojenia 1P2W Presnosť ( pre PF < 0,5 ) ± ( 3,5 % + 20 D )
- Presnosť ( pre PF < 0,5 ) ± ( 4,5 % + 40 D )
- Typ pripojenia 1P3W , 3P3W , 3P4W
- Presnosť ( pre PF < 0,5 ) ± ( 3,5 % + 20 D )
- Presnosť ( pre PF < 0,5 ) ± ( 7,5 % + 40 D )
- Jalový výkon Q (výpočet z činného a zdanlivého výkonu)
- Rozsah zobrazenia 0 až 999,9 kvar.
- Rozlíšenie 0,1 kVAr
- Vzorec Q = S2 - P2
- Účinník PF ( cos ( f ) (výpočet z činného a zdanlivého výkonu)
- Zobrazenie účinníka jednotlivého vstupu alebo celkovej hodnoty , podľa potreby
- Merací rozsah 0 ... 1
- rozlíšenie : 0.001
- Presnosť ± ( 1 % čítanie + 25 D )
- Fázový uhol ( f ) ( výpočet z účinníka ) Zobrazenie fázového uhla jednotlivého vstupu alebo celkovej
hodnoty , podľa potreby
- Rozsah merania 0 ° až 90 °
- Záporné znamienko " - " ukazuje vedúci prúd .
- Rozlíšenie 0,1 °
- Presnosť ± 4 °
- Meranie frekvencie (pre rozsah napätia > 80 V)
- Rozsah merania 45 až 80 Hz
- Rozlíšenie 0,1 Hz
- Presnosť ± ( 1 % čítanie + 10D ) pre napätie > 80 V
- Meranie energie - činný výkon ( kWh )
- Presnosť ± ( 3,5 % čítania . + 20D )
- Vzorkovacia frekvencia 1 sekunda
rozsah rozlíšenie
3,999 kWh 0,001 kWh
39,99 kWh 0.01 kWh
399,9 kWh 0,1 kWh
3,999 MWh 0.001 MWh
39,99 MWh 0,01 MWh
119,3 MWh 0,1 MWh
Meranie energie - zdanlivý výkon (kVAh)
Presnosť ± ( 3,5 % čítania . + 20D )
Vzorkovacia frekvencia 1 sekunda
rozsah rozlíšenie
3,999 kVAh 0,001 kVAh
39.99 kVAh 0.01 kVAh
399,9 kVAh 0,1 kVAh
3,999 MVAh 0,001 MVAh
39.99 MVAh 0.01 MVAh
119,3 MVAh 0,1 MVAh
Meranie energie - Jalový výkon ( kvarh )
Presnosť ± ( 3,5 % čítania . + 20D )
Vzorkovacia frekvencia 1 sekunda
rozsah rozlíšenie
3,999 kvarh 0,001 kvarh
39.99 kvarh 0.01 kvarh
399,9 kvarh 0,1 kvarh
3,999 MVArh 0,001 MVArh
39.99 MVArh 0.01 MVArh
119,3 MVArh 0,1 MVArh
Meranie harmonických toto meranie je možné len cez PC .
Meranie až do 31. harmonickej
Meranie vstupy U1 , U2 , U3 , I1 , I2 , I3
Rozsah napätia > 80 V
Prúdový rozsah > 50A

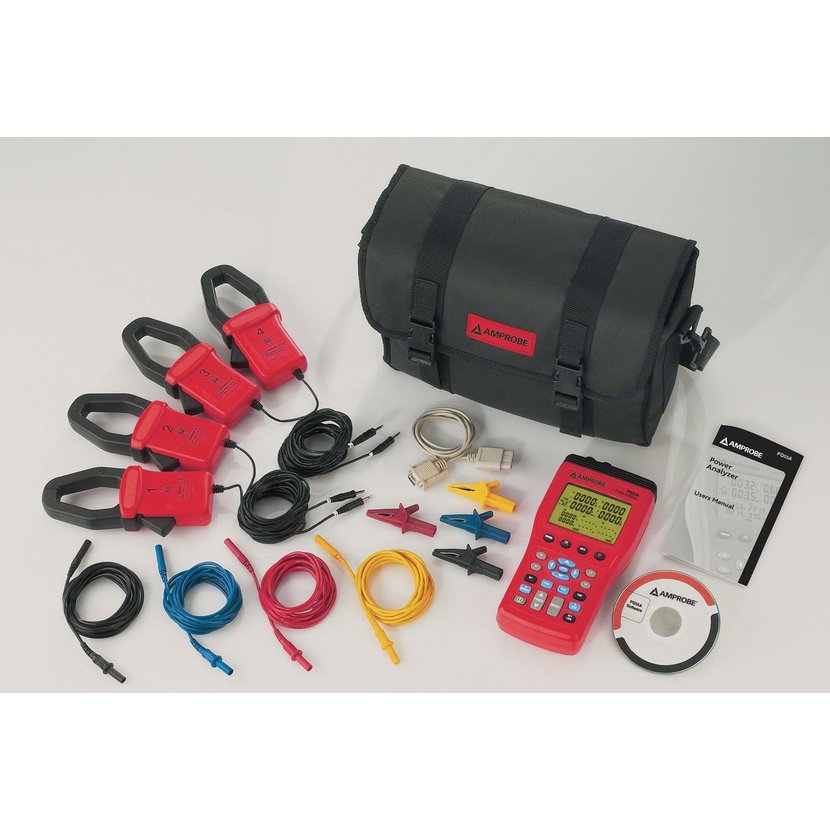

Balenie:
- analyzátor energie
- 4 ks prúdových klieští 1000 A
- 4 ks krokosvorky, izolované
- 4 ks bezpečnostné meracie vodiče
- 8 ks 1,5 V batérie LR6
- sieťový adaptér
- kábel RS-232
- veľká taška
- návod na obsluhu
- PC softvér (pre Windows ME/2000/XP)
